開模,產品設計工程師需要了解哪些模具內容

文章出處:責任編輯:人氣:-發表時間:2018-03-04 08:58【

   開模要一個產品設計工程師完全去了解模具和掌握是完全不可能,筆者在這里講講,開模,結構工程師需要了解的模具知識,主要的意思就是你如果不懂模具,結構設計完成開模會出哪些問題,先大致列個提綱吧。

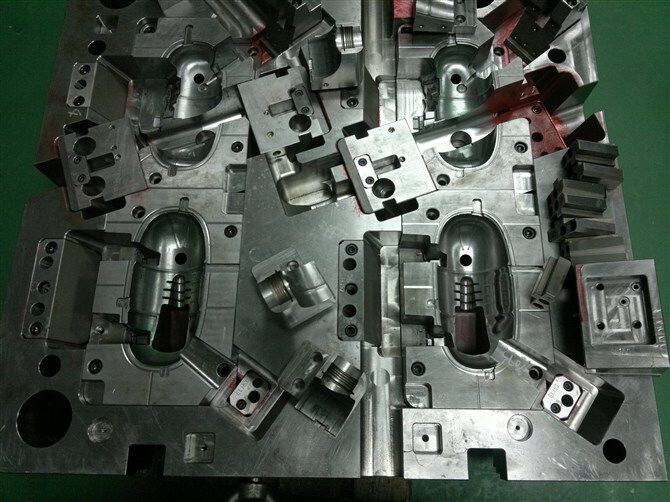

                                             開模 圖1

   1.模具與外觀。這個涉及到分模線和澆口的位置,分模線還涉及到拼合線。我們產品設計師需要了解的就是外觀面不能出現澆口或者分模線,一些特殊結構除外,比如哈夫模,那個合模線是無法避免的。比如圓形體有的時候需要點澆口,我們可以設計在標簽處,然后用標簽來遮擋。


  2.模具與加工。一個結構設計是否成功關系到模具的成本和加工難度。比如我們要知道滑塊和斜頂?shù)膮^(qū)別,我設計的結構哪些用到了滑塊,哪些用到了斜頂。哪些地方可能會用到頂針,頂針的位置會不會影響到我的外觀(透明件)。還有我們要知道插穿碰穿的意思,與滑塊和斜頂相比有什么好處,這些專用名詞和原理性的東西在與模具廠溝通或者跟模的時候都會遇到的,還有鑲件與產品的特點。


 3. 模具與產品性能。這個很關鍵,根據產品的特點,哪些地方是不允許有合模線或者澆口的。這個要知道的,一定要模具廠把初步的模具圖和ppt形式的澆口位置發給你確認,你要知道哪些是重要的,哪些是不重要的。



 4.跟模與改模。我們要了解模具加工的程序,還有改模的大致原理,電火花與線切割等等,了解就行,免得在開模的時候還云里霧里,我發出去的改模怎么快,同時模具廠也好改。燒焊和電火花加工對應到產品結構設計上是什么,為什么這樣設計。


 5.模具與材料。我們模具使用的材料及價格,比如NAK80還有S136、P20等等價格行情,這些模具材料的基本特性,這對模具報價和產品材料的使用有一定的幫助。


  開模,產品設計工程師為什么要了解模具知識?通過以上的幾點還不完全表達我的意思,我只能說想完全了解模具只能浪費資源,產品設計工程師要了解其中與自己做設計有關的內容就可以,當然技多不壓身,掌握的越多,對自己的競爭力和實力都是好處的,鼓勵大家多學習。


  打個小廣告,需要開模,注塑的朋友都可以來咨詢我們在線客服!
