螺絲柱又稱為BOSS，這是大多數產品都會有的特征，在結構設計的時候我們該注意哪些問題點呢？一起來看看：

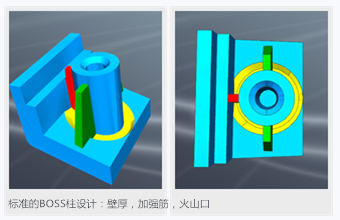

1.螺絲柱的壁厚，在結構設計的時候，我們需要考慮螺絲柱的強度，因此會盡可能的把柱子壁厚做厚，但這樣會導致零件正面形成縮水，我們可以根據主體的壁厚來設計螺絲柱的壁厚，一般不小于0.8mm，只有大于0.8mm才能在模具上做司筒，對于柱子深度超過15mm的零件我們一定要注意這點；不能大于主體壁厚的60%，這是我們3000多套模具中積累的經驗，如果零件表面沒法接受縮水，那你一定要接受我們的這個經驗；

2.減少螺絲柱的壁厚，強度也會隨之減弱，可能沒法滿足我們的功能要求，比如扭力測試拉力測試等等，這是可以通過增加加強筋來改善的，也就是我們常說的骨位，這樣會使柱子的強度比原來的厚壁柱子強度更好，而且完美的避免的縮水的問題；

3.如果柱子在斜面或者弧面上，這樣的情況下柱子底面與這個斜面的接觸面積會更大，因此縮水的風險也會增加，我們可以通過在柱子根部的周圈減膠處理，來避免外觀問題，這也就是我們常說的火山口。

4.我們還有一個小提醒，零件的注塑不能與產品側邊連接在一起，如果這要做，柱子的強度可能會OK，但幾乎是一定會在側邊形成縮水的，并且模具上會形成尖角，我們可以在柱子和側邊之間留一些距離，然后用骨位連接起來，不得不說在結構設計中考慮強度的時候，骨位是神一般的存在。

合格的結構設計不但能減少模具開發的成本，也能提高產品的合格率甚至整體質量，這也就意味著我們的產品成本也會跟著下降，如果您有任何設計上的疑問，請聯系我們工程師胡工hjg@szhky。
